[Unity/TIL] Grid Building 시스템 만들기 | 트러블 슈팅: 위로 쌓아지지 않는 문제, Grid의 경계면에서 Cell이 의도대로 선택되지 않는 문제 해결

그리드 빌딩 예시

게임에서 자주 볼 수 있는 기능인데, 맞춰진 격자에 맞춰 물건을 배치할 수 있도록 규격을 제시하는 크래프팅 시스템을 만들고 싶었다.

---



우선 C++로 타일맵 시스템을 만들었던 기억을 되짚어보며 직접 계산할 방법을 떠올려보았다.

임의로 Grid 한 Cell의 크기를 설정하고, 마우스 포인터의 위치를 Cell 크기에 기반한 계산을 통해 몇번째 Cell인지 알아낼 수 있도록 하려고 했다. Cell의 Index를 구하면 [중심값 + Index.x * Cell 크기] 같은 식으로 중심의 point를 알 수 있다.

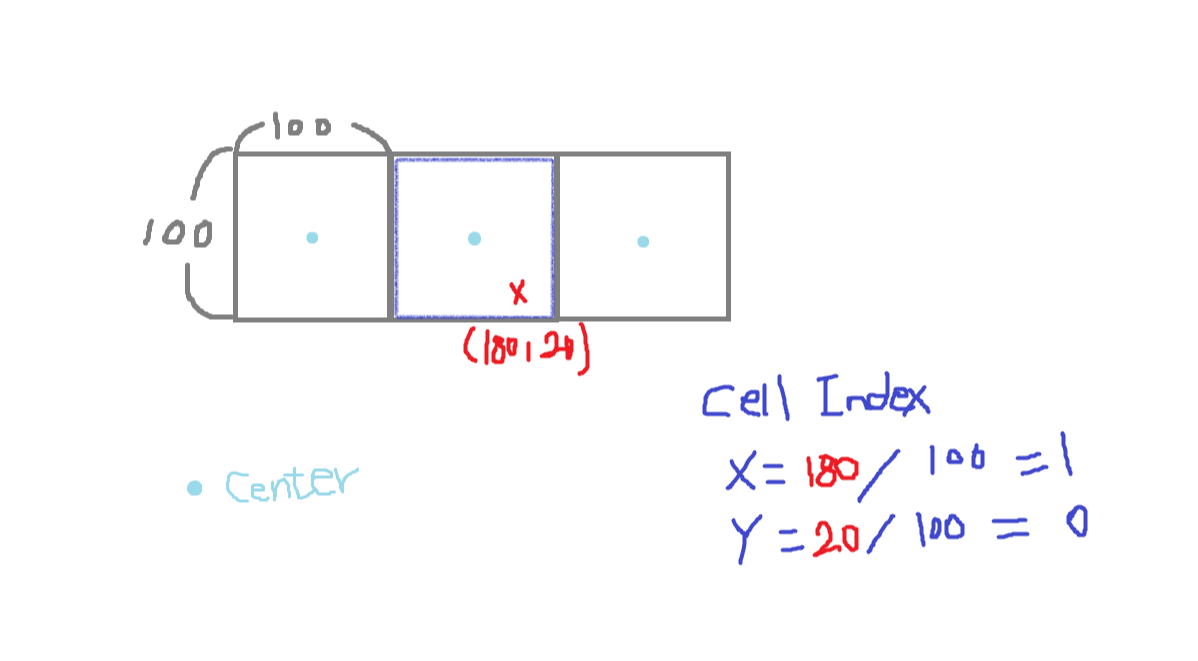

초기 계획 예시



그런데 유니티에서 Cell의 Index 계산과 특정 Cell의 중심점의 World Position을 구하는 기능을 제공하는 컴포넌트가 있다.!! 바로 Grid이다. 유니티에서는 타일맵 에디터를 제공하는데, 그때 사용되는 Grid와 동일한 컴포넌트다.

---

Grid 사용해서 Building 시스템 만들기

규격을 제공하는 역할을 할 곳(ex: 바닥)에 Grid 컴포넌트를 붙여주고 Cell Size와 Cell 사이 간격을 설정할 수 있다.

Grid Component



위에 그림으로 그린 과정을 제공하는 Grid의 함수들이다.

• WorldToCell(Vector3 position): position에 해당하는 Cell 인덱스를 Vector3Int로 반환.
• GetCellCenterWorld(Vector3Int position): Cell 인덱스인 position의 중심점의 World 좌표를 반환.

코드

• Preview용 블록인 PrevireBlock 은 Update 함수에서 계속 마우스의 위치에 해당하는 Cell의 중심으로 위치를 고정해주고 있다.
• GetSelectedMapPosition은 마우스 위치에서 Ray를 쏘고, 건설 가능한 Layer("CanCreate")가 있다면 해당 RaycastHit의 point를 반환한다.
• 마우스 클릭이 발생하면 놓아야 하는 블록인 BlockToBuild를 PreviewBlock의 위치에 놓는다.

    void Update()
    {
        Vector3 selectedPos = GetSelectedMapPosition(Input.mousePosition);
        Vector3Int cell = grid.WorldToCell(selectedPos);
        PreviewBlock.transform.position = grid.GetCellCenterWorld(cell);

        if (Input.GetMouseButtonDown(0))
        {
            GameObject go = Instantiate(BlockToBuild, PreviewBlock.transform.position, Quaternion.identity);
            go.layer = LayerMask.NameToLayer("CanCreate"); // 해결점 1
        }
    }

문제점 1

여기서 '// 해결점 1' 주석이 달린 라인의 코드를 보면, 물건을 놓는 순간 그 물건의 Layer를 건설 가능한 레이어로 바꿔놓는다. 이렇게 하지 않으면 계속 CanCreate Layer를 인식할 때 바닥만 인식되어서 1층짜리 건설밖에 할 수 없다.



GetSelectedMapPosition 코드

Vector3 GetSelectedMapPosition(Vector3 mousePos)
{
    mousePos.z = Camera.nearClipPlane;
    Ray ray = Camera.ScreenPointToRay(mousePos);
    RaycastHit hit;
    if(Physics.Raycast(ray, out hit, 100, CanCreateLayerMask))
    {
        lastSelectedPosition = hit.point;
    }
    return lastSelectedPosition;
}

문제점 2

높이 쌓은 기둥의 옆면에는 허공에 설치 가능하다. 앞면에도 설치가 되면 좋겠는데!! 안되는 모습이다.

문제 현상

예측 가설은, Grid의 경계면에 딱 맞춰 hit되었을 때 접하는 양쪽 면 중에 어느 Cell로 판단되는지 계산되는 부분에서 뒷쪽 셀을 선택하는 것이었다.

내 가설을 설명하는 그림(...)



그래서!!!! Collider의 사이즈를 0.001씩 추가해서 조금 더 앞부분이 RaycastHit 될 수 있도록 변경했다!! 꼼수로 해결 굳.

설치할 블록의 Collider Size를 늘림

---

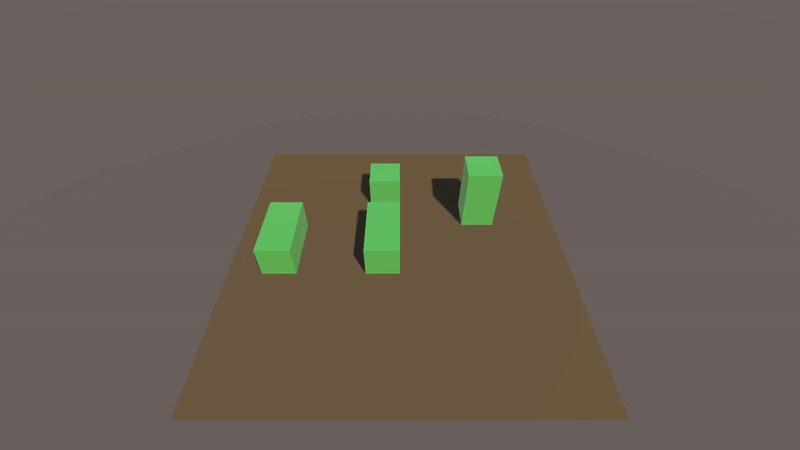

실행하는 모습
